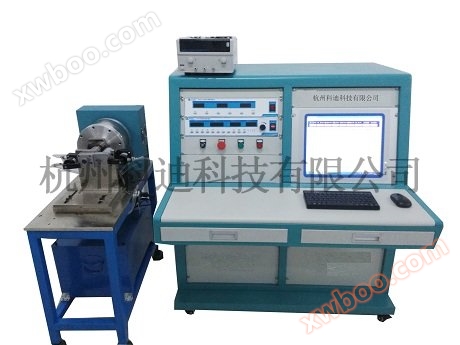

1, beskrivning: Motorprestanda testsystem består av kraftmätare, kraftmätare kontroller, elektriska parametrar mätning, testströmförsörjning, vertikal driftsbord och elektriska skåp, kraftmätare stativ, verktygsbestämning, dator och speciell testprogramvara, det kan ändra den mätta motorns belastning, direkt mäta motorns ingångsspänning, ström, effekt och utgångsmoment, hastighet, utgångseffekt och effektivitet och kontrollens ingångsspänning, ström, effekt och effektivitet.
Systemets huvudsakliga egenskaper
Provtagningstid kan inställas
2. räckvidd, antal tänder inställning: Användaren enligt kraftmätaren motsvarande vridmoment mätning och rotationshastighet tandskiva eller optoelektriska avvikande tänder.
3. hubberfunktion: vid konfiguration av flera (≥2) kraftmätare växlar hubben automatiskt om motsvarande signal för att undvika driftsfel och driftssäkerhet när kraftmätarstationen byts ut, ofta pluggade signalportar.
Automatisk korrigering, kalibreringsfunktion: Förutom att behålla manuell kalibrering (inklusive positiv fullhet, negativ fullhet, nollställning) kan användaren automatiskt realisera hela kalibreringsprocessen för kraftmätaren på datorn, kalibreringsprocessen är tydlig, kalibreringsdata kan lagras på datorn, kan automatiskt generera kalibreringsdatablad och kan skriva ut utgången.
Hållbarhetsfunktion: Enligt kraven på den testade motorn kan antalet cykler, varje tidsperiod, belastningsstorlek (inklusive tomlast, lätt belastning, nominell belastning, överbelastning, blockering, stopp etc.) och positiva / omvända hållbara arbetsförhållanden och automatiskt visa inställda hållbara kurvor och faktiska hållbara kurvor.
6. kraftmätning maskin belastning läge: magnetisk stimulans läge, fast vridmoment läge, fast hastighet läge, fast ström läge; PID-funktionen garanterar snabb dynamisk respons och mer stabil drift.
7. motordrift ingångs- och utgångsparameter provtagning synkronisering: ingångsspänning, ström, effekt, effektfaktor, frekvens och utgångsmoment, rotationshastighet, ingångseffekt, effektivitet. Synkroniserad provtagning vid mätning för att säkerställa datakonsistens.
T-n egenskaper test funktion: För asynkrona motorer, T-n egenskaper test är mycket viktigt, på T-n kurva, kan testa motorns största, minsta vridmoment, högsta effektivitetspunkt och så vidare.
9, kraftmätningsmaskinladdningssätt: Förutom det traditionella manuella magnetiska stimuleringssättet har systemet flera olika automatiska laddningsmetoder: fast magnetisk stimuleringsstigande laddning, fast momentstigande laddning, fast momentstigande laddning, fast momentstigande laddning, fast momentstigande laddning och fast lutande laddning.
10, kurva ritning och anpassning funktion: systemet kan uppfylla användarens testkrav på olika motorer, olika testprojekt och rita olika parametregenskaper ursprungliga kurvor, anpassa kurvor och automatiskt generera tomma bärarpunktsparametrar (ström, rotationshastighet), maximala momentpunktsparametrar (spänning, ström, rotationshastighet, effektivitet, utgångseffekt), maximala effektivitetspunktsparametrar (rotationshastighet, momentmoment, ström, utgångseffekt) och maximala utgångseffektpunktsparametrar (rotationshastighet, momentmoment, ström, utgångseffekt).
Rapport och frågefunktion: kan uppnå flera kurvor ritas inom samma koordinater för att möta kundens produktkonsistens och upprepad analys.
Systemet har en komplett självkontroll funktion, särskilt lämplig för kundens snabba diagnos på plats och snabbt underhåll.
(3) Varje modulenhet (eller instrument) självkontroll: Öppna programvaran kan användaren automatiskt komma in i självkontrollfunktionen för varje instrument och enhet i följd av självkontroll.
Systemet har en stark störningsmotståndsförmåga: Systemet använder en multi-nivå rik elektromagnetisk kompatibel design, särskilt anpassad till hårda förhållanden i fältmiljön.
Systemets noggrannhet konsekvens, repetitivitet: Repetitiviteten av kraftmätningssystemets noggrannhet är den viktigaste indikatorn för att mäta hela systemets noggrannhet, utan repetition har noggrannheten ingen mening.
Testning av bristpunkt och maximal vridmomentpunkt: Många motorer kräver automatiskt test av bristpunktsparameter eller maximal vridmomentpunkt vid olika varvtal och genererar automatiskt en karakteristisk kurva av bristmoment eller maximalt vridmoment mot varvtal (frekvens).
4. automatisk lutningsbelastning 5. hållbarhet test 6. misstag punkt test (val)
Kraftmätare kontroller används med olika typer av kraftmätare, vridmomentshastighetssensorer, dragtryckssensorer och så vidare. Instrumentet använder en ny kärna med hög hastighet, flödeslinjer, avancerad förenklad instruktionsuppsättningsstruktur, driftshastigheter upp till 10 MIPS, samtidigt som det är utrustat med ett integrerat höghastighetsdigitalt filter för A / D-provtagning.
